锥形阀的工作原理和结构构造
发布时间: 2018.09.17 浏览次数:
锥形阀其实是一种水工金属结构，它在结构上就会考虑到很多在水中工作的设计，下面浙江杰亿阀门有限公司就跟大家说一说锥形阀的工作原理和结构构造。
工作原理：锥形阀泄流时， 利用水与空气的摩擦和入水后在水中的漩涡进行消能， 故可不再设消能工。当几个锥形阀平行布置时其轴线间距不宜过小(例如不小于5倍阀壳直径D)，否则水流相互撞击，产生一股反射水流，若水流落入阀室将造成运行困难。改进后的圆锥角取为50°， 与具有90°锥角的阀相比， 可使阀与阀之间距离缩小为(2.75～3.0)D， 水舌面积也减少2/3。

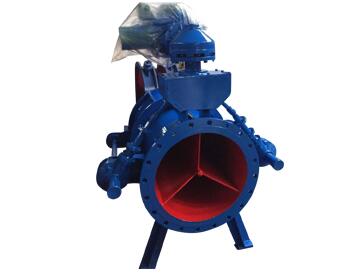

结构构造：锥形阀设在高压泄水管道的出口，具有圆筒形固定的阀壳，用4～6条平行水流方向的肋片把锥头成90°的锥体固定在阀壳上， 用一活动钢阀套套在锥体外面(或里面)， 阀套与锥体之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动， 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单， 操作方便。由于全阀的重量由根部锚定螺栓承受， 阀壳呈悬臂伸出， 故结构受力条件不利。
看了上面的内容，相信大家都已经知道锥形阀的工作原理和结构构造了。
